视频监控布线方案

1 综合布线

1.1 布线依据

根据本工程所提出的要求以及按照一贯严格遵守的工程建设原则、设计思想，并严格遵守以下国家和行业有关部门制定的各项标准和规范：

商用建筑布线标准（EIA/TIA568B）国际布线标准（ISO11801）

建筑与建群综合布线系统工程设计规范（CECS 72：97）

建筑与建群综合布线系统工程施工与验收标准（CECS 82：97）民用电器建筑设计规范（JGJ/T16-92）

1.2 布线设计

监控系统中的影像信号通过线材传输到主机中，线材除了要求信号损耗率小外，还应重视环境对信号的影响，即屏蔽性能应高。而管材用来保护线材，也应根据保护级别不同，选用相应的管材。

电缆布设过程中应确保所有电缆均在钢管、金属电管或桥架内不能暴露在外，应尽量避开恶劣环境条件或易使管线损伤地段，应避开干扰较大区域。

光纤熔接盒安装于配线层与电线光缆相连，光纤熔接盒通过单模光纤跳线与设备层的网络传输设备相连。

布线过程中要标记清楚、明了，易于改线、维护、管理。中国电器装置安装工程施工及验收规范（CBJ232-82）

1.3 光纤敷设

施工安装人员在光缆敷设前检查光缆有无断点、压痕等损伤；根据施工图纸选配光缆长度，配盘时应使接头避开河沟、交通要道和其他障碍物；光缆的弯曲半径不应小于光缆外径的20 倍，光缆可用牵引机牵引，端头应做好技术处理，牵引力应加于加强芯上，牵引力不应超过 150 千克，牵引速度宜为 10M/MIN,一次牵引长度不宜超过 1KM;光缆两端的预留长度不应小于 8M。

光纤熔接盒安装于配线层与电线光缆相连，光纤熔接盒通过单模光纤跳线与设备层的光纤收发器相连。

监控系统信号光缆敷设一段后，应检查光缆有没损伤，且对光缆敷设损耗进行抽测，确认无损伤时，再进行接续。

光纤的接续应由受过专门训练的人员操作，持续时应当使用光功率计或其他仪器进行监视，使接续损耗最小。接续后应做好接续保护，并且安装光缆接头护套。光缆端头应用塑料胶带包扎，盘成圈置于光缆预留盒中，预留盒应固定在电杆上，地下电缆引上电杆，必须穿入金属管。

光缆敷设完毕时，需要测量通道的总损耗，且用光时域反射计观察光纤通道全程波导衰减特性曲线。

光缆的接续点和终端应做永久性标志。

1.3.1. 线缆布放标准

总体要求

机柜内部电缆的布放，走向及路由应该清晰、易识别。

电缆的布放应该整齐美观。

电缆的两端需要有明显标志。

电缆不能错插或者漏插。

可以进行固定的电缆插头部位都需要用锁片等装置锁紧。

信号线和强电流的电缆必须分开绑扎以防止对信号的传递产生干扰。

电缆布线时的弯脚处均应圆滑过渡，电缆弯曲半径不应该小于电缆线材直径8倍。

布线时机柜内的多余电缆应该整理整齐后绑扎在机柜的侧面走线横梁上。

所有捆扎电缆的线扣排列方向一致，线扣的捆扎为60mm 的均匀间距。

网线直接用水晶头端接时，必须按照标准 568B 接法及规范压接水晶头。

通信线缆布放不能承重或受到外力的挤压和损伤。穿放线缆时，拉线用力应适度，不得野蛮施工。穿线过程中，特别是在与金属管、转线盒等断面接触时，应做好防护措施，保护好线缆护套层。线缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。线缆敷设安装过程中，应严格控制牵引张力和曲率半径要求，避免出现打圈现象。

熔接好的光纤整齐盘储在光纤配线架或熔接盒内，金属加强芯与接头盒底座连接应牢固。确保光缆的受力点集中在外皮和金属加强芯上，内部的纤芯不能受力。面板上的光耦合器（光法兰）需固定牢靠，不能松动。

供电电缆规格应符合规定，排列整齐，无机械损伤，导线无断股、扭绞和死弯，与绝缘子固定可靠，交流电的保护接地连接稳固，金具规格应与导线规格适配，线缆连接处做好防水。

1.3.2. 标签要求

线缆两端接好以后，缆线两端应贴有永久打印标签，应标明编号，标签书写应打印清晰、端正和正确。标签应选用粘贴牢固，不易损坏的材料。标签应能准确反映出端口与各类型设备的对应关系。

标签根据项目实际情况标注相关信息，一般需要标明项目站点（尤其是室外线缆）、线缆用途、线缆型号、起始端中止端、线缆编号等；如果是连接摄像机等有固定IP 的设备，还需标明 IP 地址。

敷设在室外线型较粗的光缆、电缆应挂标志牌作标记，机房、设备箱、用户端都需挂牌标识，人（手）井内应挂光、电缆标识牌，标牌的可参考以下样式制作。

1.4 管道敷设

对于城区原有道路各种综合管线较多、地形复杂的路段应选择塑料管道,钢管宜在过路或过桥时使用。

项目中使用最多的为 PE 管，敷设前检查管道质量，检查外观是否有损坏。

普通泥土路面和人行横道，埋设管道的尺寸根据现场需要放置的线缆数量决定，提前必须要预留部分空间，便于后期的扩容；管道的材料建议统一 32#PE 管，不要使用 PVC 管，因为 PVC 管之间连接的转接头在穿线时会造成穿线的障碍。

管材的管身及管口不得变形，管孔内外壁均应光滑、色泽应均匀、不得有气泡、凹陷、凸起及杂塑质，两端切口应平整、无裂口毛刺，并与中心线垂直。

保持管内清洁，防止砂石进入管子内部。对于未施工完成时，暴露在外的管道口进行封堵保护。

每段管道应按直线铺设，如遇开挖遇到道路弯曲或需绕越地上、地下障碍物,且在弯曲点设置人孔而管道段又太短时,可建弯管道。弯曲管道的段长应小于直线管道最大允许段长。管道的曲率半径不应小于 10m。弯管道中心夹角宜尽量大。同一段管道不应有反向弯曲(即“S”形弯)或弯曲部分的中心夹角小于90°的弯管道(即“U”形弯)。

开挖时应笔直开挖，避免S 型弯曲的错误情况

1.4.1. 人井、手井施工

人(手)井位置应设置在光(电)缆分支点、引上光(电)缆汇接点、坡度

较大的管线拐弯处。交叉路口的人(手)井位置,宜选择在人行道或绿化地带。

人(手)井位置不应设置在建筑物正门前、货物堆场和低洼积水处，人(手)井位置应与其他相邻管线及管井保持距离,并相互错开。

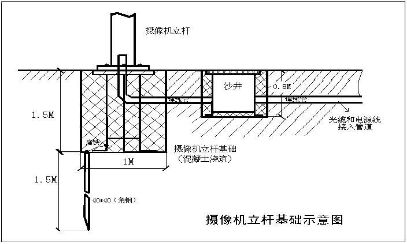

每条杆件下方需要布置一个杆前手井。杆前手井要求采用内径 500× 500×500mm 的规格。如下图所示：

在砌砖之后，要求底层涂抹砂浆，这样可以避免在雨水浸泡时，含有泥沙的雨水进入管道，并逐渐封堵管道。在建设时，先期考虑到这样的情况，可以有效的避免后期维护上的麻烦。

人(手)井应采用混凝土基础,遇到土壤松软或地下水位较高时,还应增设碴石垫层和采用钢筋混凝土基础。人（手）井结构、具体尺寸由施工方根据现场情况决定，施工时应确保人（手）井密封性能和防水性能良好。

井盖与口圈应吻合，盖合后应平稳、不翘动。井盖的外缘与口圈的内缘间隙不应大于 3mm；井盖与口圈盖合后，井盖边缘应高于口圈 1～3mm。

砖的外形应完整，耐水性好。严禁使用耐水性差，遇水后强度降低的炉渣砖或矽酸盐砖。砖、混凝土砌块(以下简称砌块)砌筑前应充分浸湿，砌体面应平整、美观，不应出现竖向通缝。砌体必须垂直，砌体顶部四角应水平一致，抹面应平整、压光、不空鼓，墙角不得歪斜。

1.4.2. 管路开挖及恢复

通信管道与通道路由应远离电蚀和化学腐蚀地带，宜选择地下、地上障碍物较少的街道。

普通泥土路面和人行横道开挖管道的尺寸要求：管道开挖的尺寸宽度

30 厘米，深度 30-60 厘米，有条件允许的情况最好在恢复好管道上方的路面做好下埋有强电的标识；在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。

在涉及国道、省道的水泥沥青路面切割时，切割的宽度尽量小，深度要达到 25-30 厘米左右，预埋镀锡铁管（25#），沟道的恢复要求先用混凝土掩埋然后表层需加沥青回填；

沟(坑)内如有积水和淤泥，必须排除后方可进行回填土。回填前清理坑内杂物，管道周围先用细沙或细土填实，不得留有空隙，上层回填的土再分层夯实。市内一般道路的回填土，应高出路面 50～l00mm，在郊区土地上回填土，可高出地表 150～200mm（否则可能导致下陷）。回填土前，需经隐蔽工程验收合格。

在开挖回填过程中，出于成本、维护、施工进度和未来扩容等方面的考虑，有如下的原则：

勘察现场，规划好埋管线路，对于过路管道，采用顶管技术；对于人行道和绿化带开挖的线槽，应遵循如下要求。

在绿化草坪开挖线槽时，首先用铲把草皮分块切割好。

所示，搁置在附近的草皮边上，然后把下层的泥土挖开放置在路边，切忌不要把泥土铲放在草皮之上，这样很难清扫。在线槽开挖完毕，且埋好管道时，回填泥土，再依次把草皮放回开挖处。

在开挖绿化带时，遇到其它植物时，先松开植物根本的泥土，使之根部松懈，然后轻轻拔起，侧放在绿化带边上，然后用泥土掩埋，保持植物根部水分，在挖好线槽和铺设好管道之后，进行回填，先用泥土把管道埋住，然后把植物依次回种，尽量保持原样。

按照园林要求，在对绿化带进行开挖时，回填之后，必须连续对开挖地带浇水三天以上，保证绿化带植物不枯萎死掉，所以在对此进行开挖时，需要考虑配备水车进行浇水等方面。

对人行道开挖线槽时，在抛开表层路砖时，尽量保持路砖完整性，可以使用钢钎和风炮机进行作业，抛起的路砖需要堆放整齐，方便回填处理。

在回填人行道时，需要按照说明进行操作，这样才能尽最大可能的恢复原样，省下学校要求返工的麻烦。在夯实回填土后，需要在表层覆盖4－6cm 的砂浆，然后把路砖回放，并用木锤敲平，最后在恢复处铺洒黄沙，使黄沙渗入路砖缝隙中，起到固定作用。
